Оборудование радиальных и горизонтальных отстойников
Илоскреб ИПР сгребает осадок в центральный приямок первичного радиального отстойника и собирает плавающие вещества: диаметр 12–54 м. Илосос ИВР удаляет активный ил во вторичном радиальном: 18–54 м, илоприёмные трубы 1, 2 или 4. Для прямоугольных чаш ставят илоскреб МСО1 и илосос МСО2, ширина до 18 м. Конструкцию проектируют и изготавливают с учётом новой или существующей строительной части. Для расчёта передайте карту замеров радиального или прямоугольного отстойника. Телефон +7 (908) 135-39-85.
Как подобрать оборудование для отстойника
Илоскреб или илосос заказывают под конкретную чашу отстойника. В разделе — механизмы радиальных и прямоугольных отстойников: первичные и вторичные, уплотнение ила, лотки и приводные тележки.
Диаметры радиальных машин — от 4 м (илоуплотнитель) до 72 м (транспортерно-моечная вода). Материал: углеродистая сталь с покрытием или нержавеющая сталь AISI 304 / 316. Монтаж, шеф-монтаж, ПНР. Карта замеров радиального отстойника, карта замеров прямоугольного отстойника: +7 (908) 135-39-85.
Что заказать в этом разделе
| Задача | Позиция | Цифры |
|---|---|---|
| Первичный радиальный: осадок и плавающие вещества | Илоскреб радиальный ИПР | ИПР-12…54, диаметр 12–54 м, привод 1 или 2 колеса |

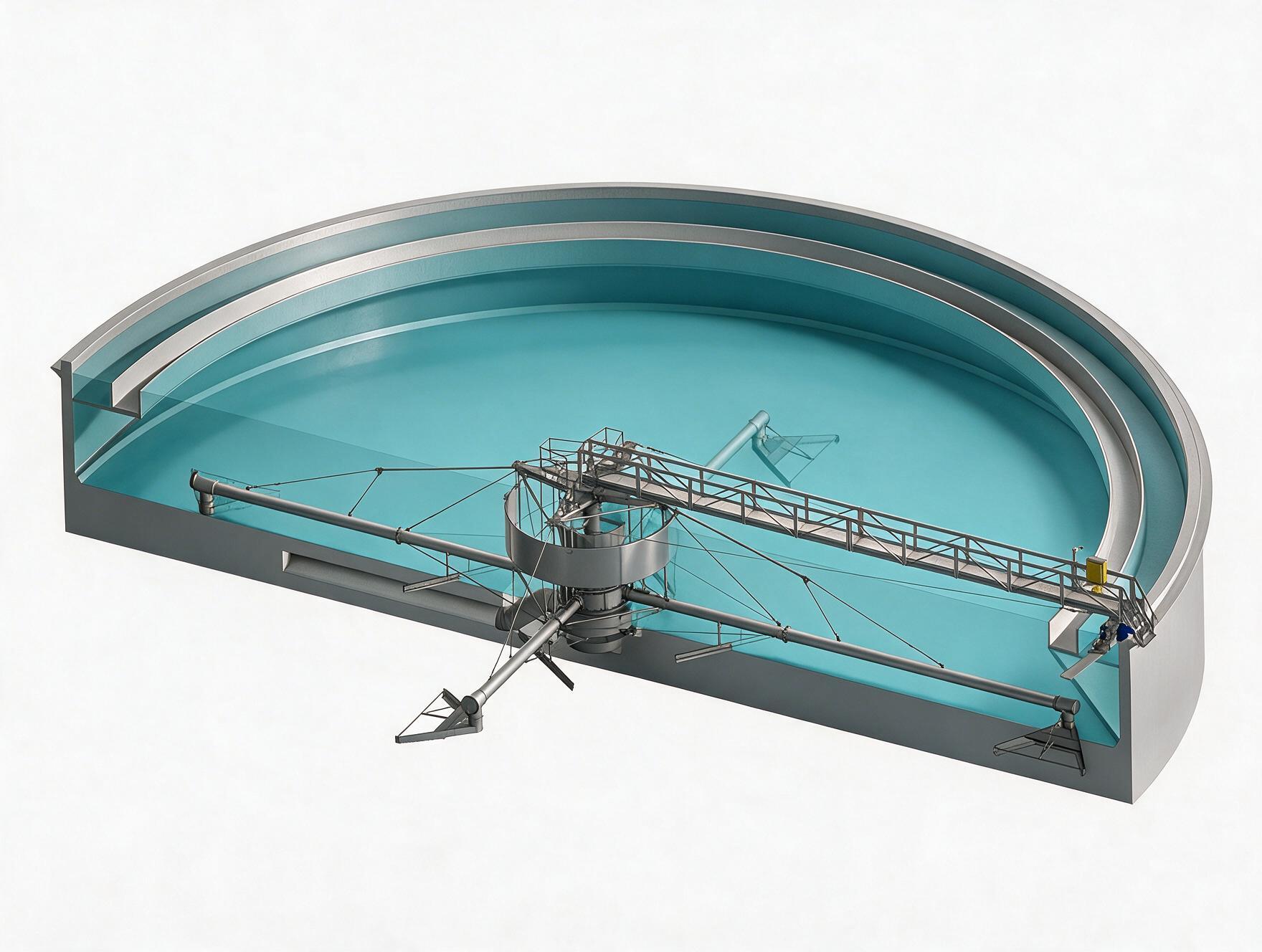

| Вторичный радиальный: активный ил | Илосос радиальный ИВР | ИВР-18…54, диаметр 18–54 м, 1–4 илоприёмные трубы |

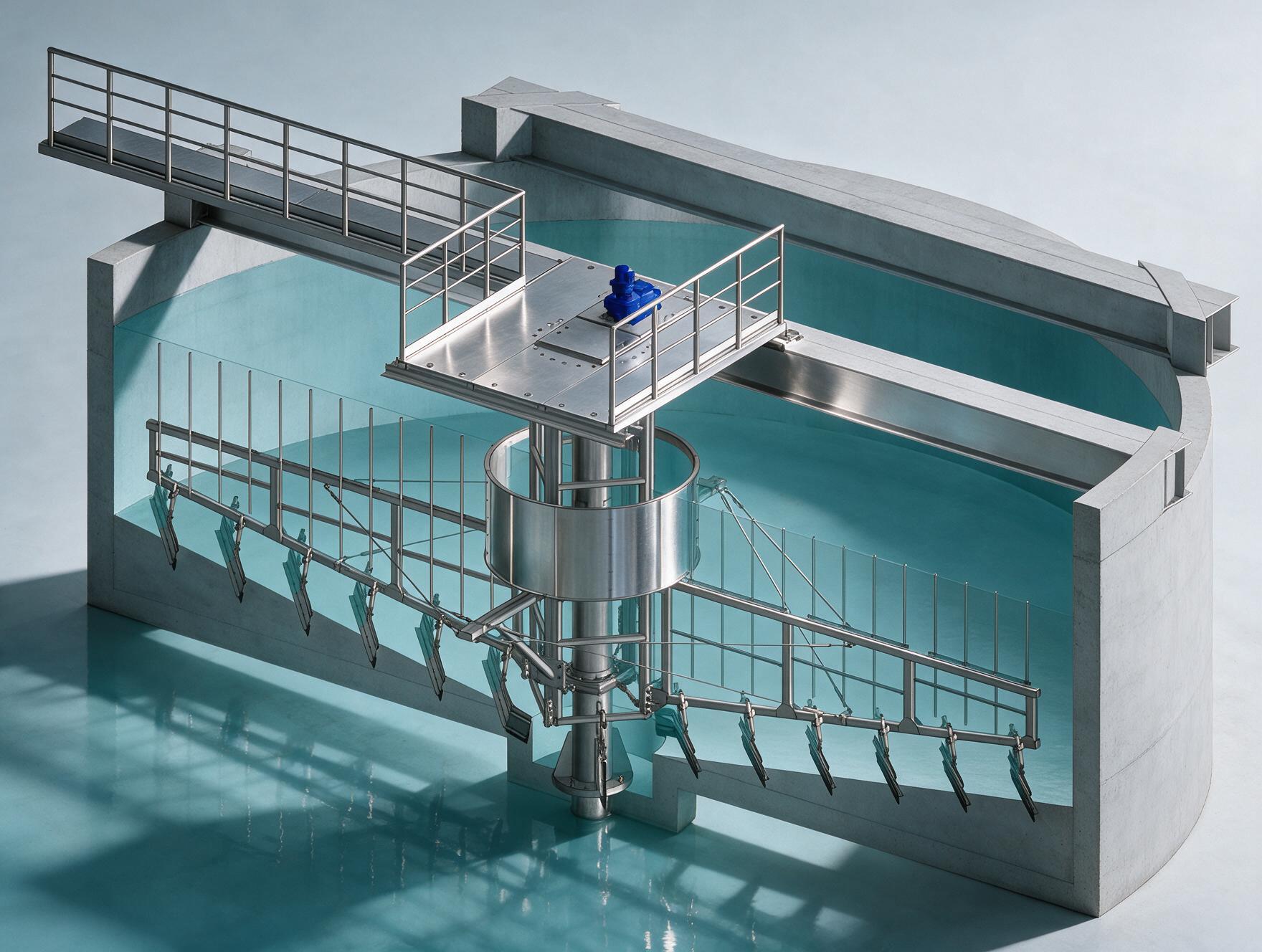

| Сгустить избыточный ил | Илоуплотнитель | 4–18 м, привод центральный |

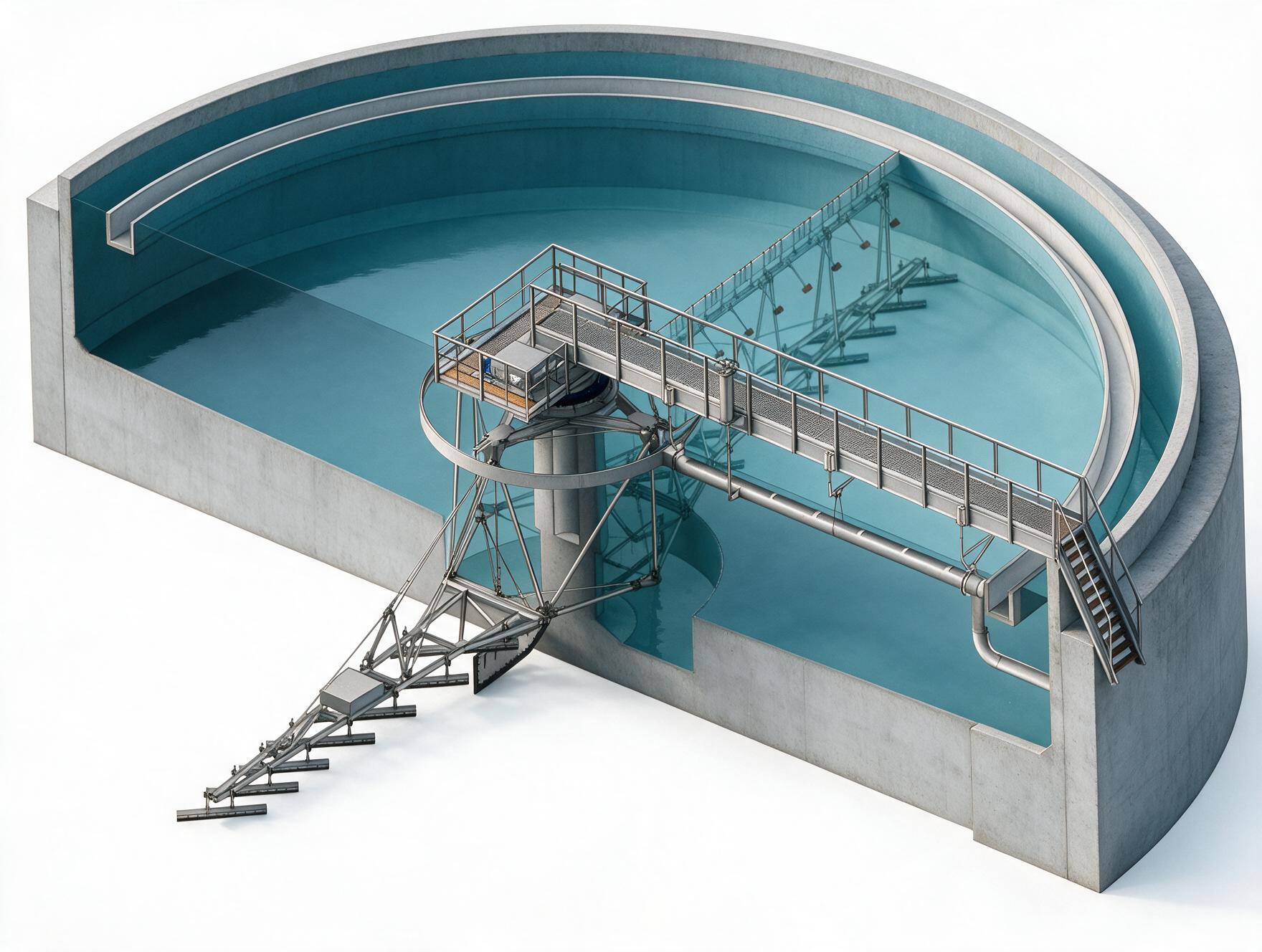

| Илоскреб-нефтесборник | Илоскреб-нефтесборник | 18–40 м, взрывозащита |

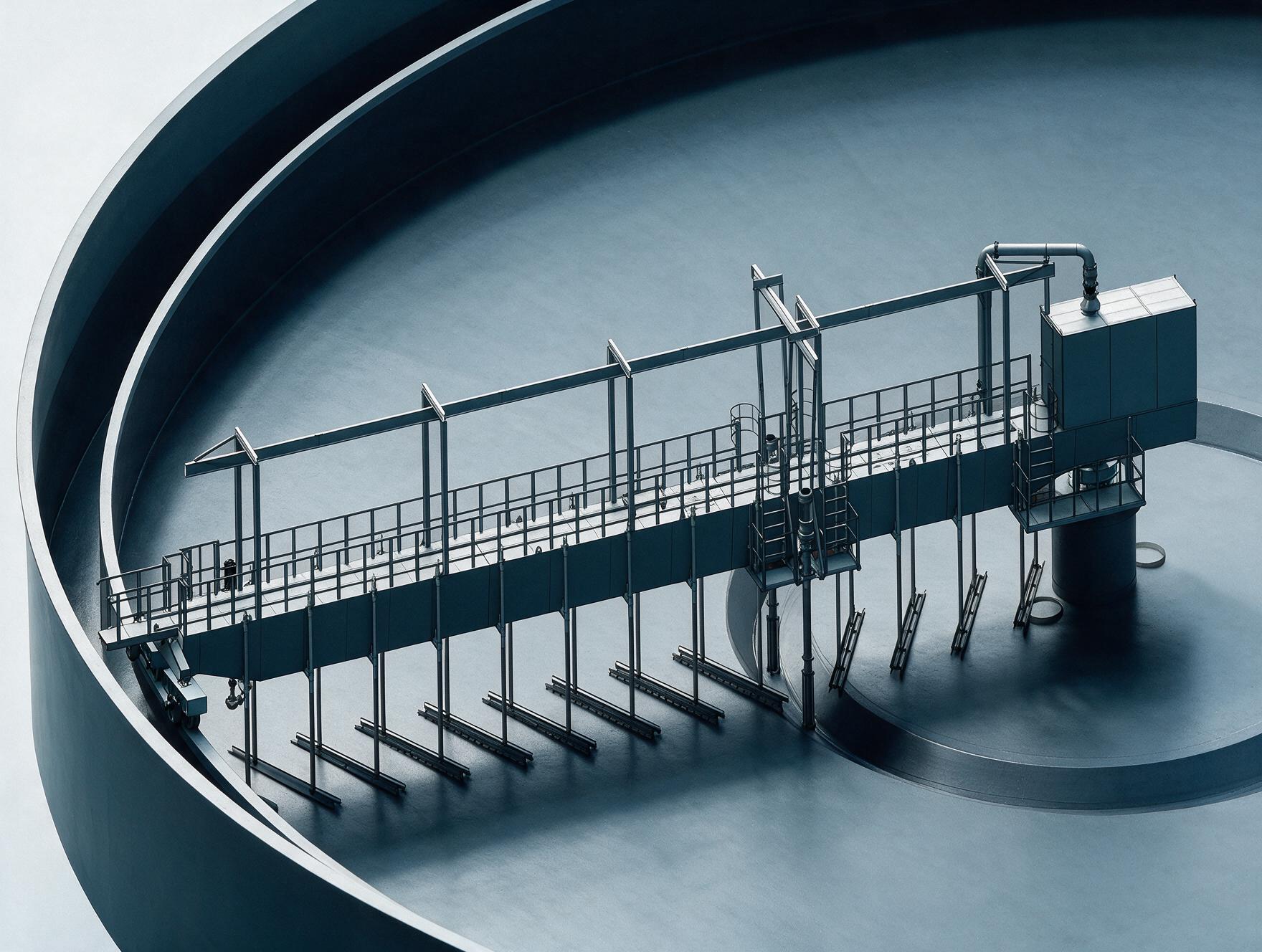

| Транспортерно-моечная вода | Радиальный отстойник транспортерно-моечной воды | 45–72 м, система удаления пены |

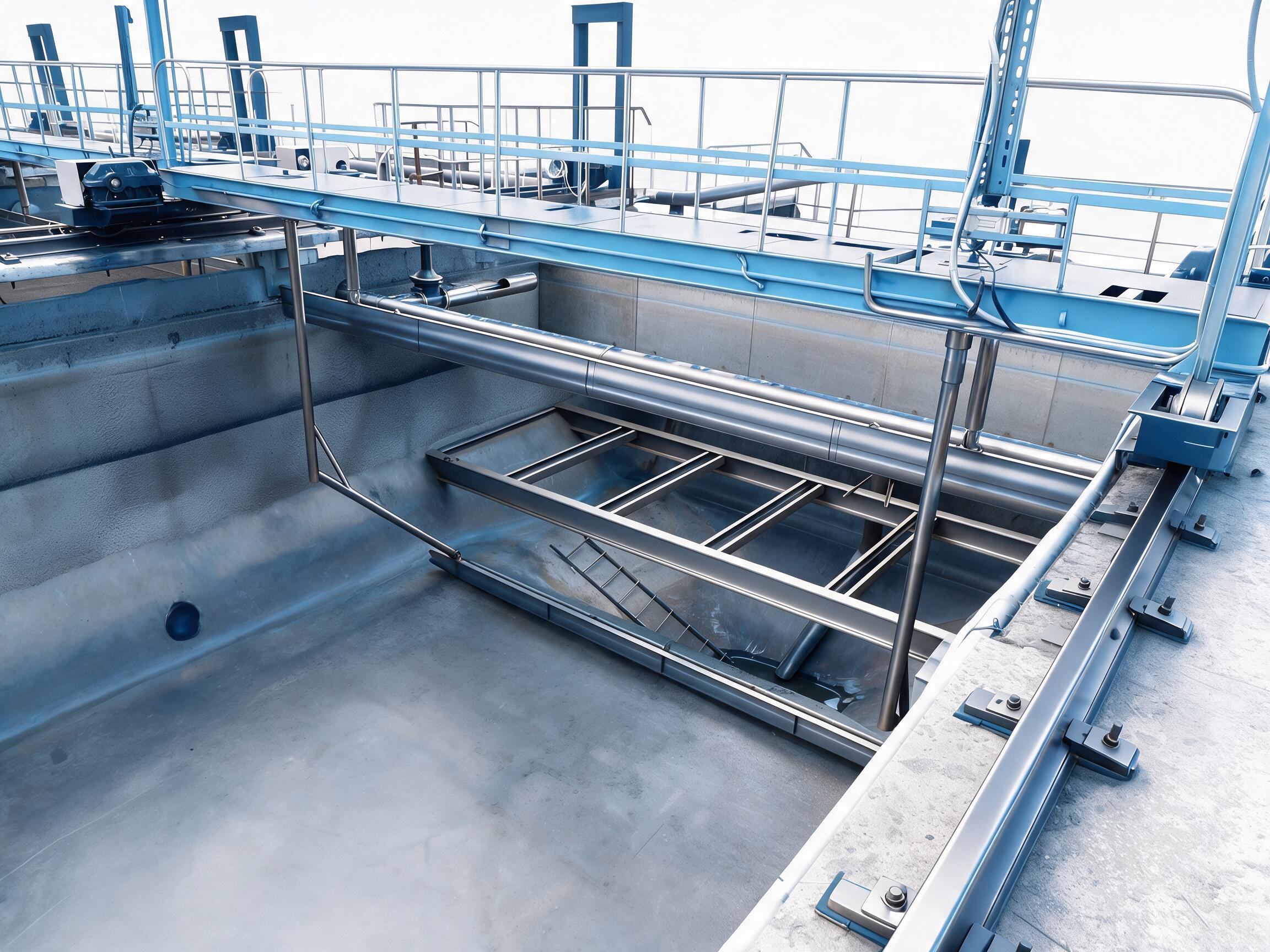

| Прямоугольная чаша, осадок и плавающие вещества | Илоскреб МСО1 | МСО1-9 / МСО1-18, ширина до 18 м |

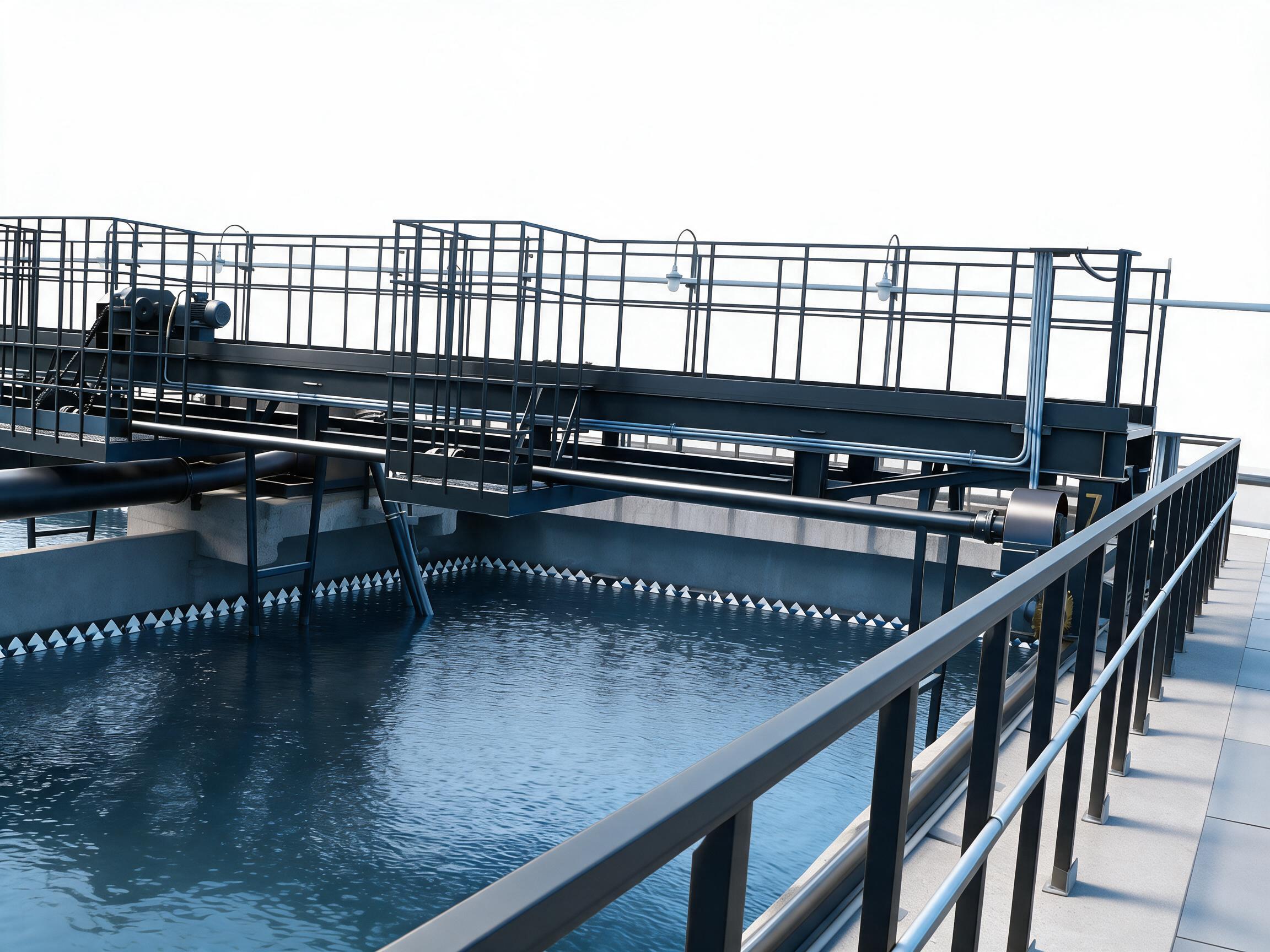

| Прямоугольная чаша, активный ил | Илосос МСО2 | МСО2-9 / МСО2-18 |

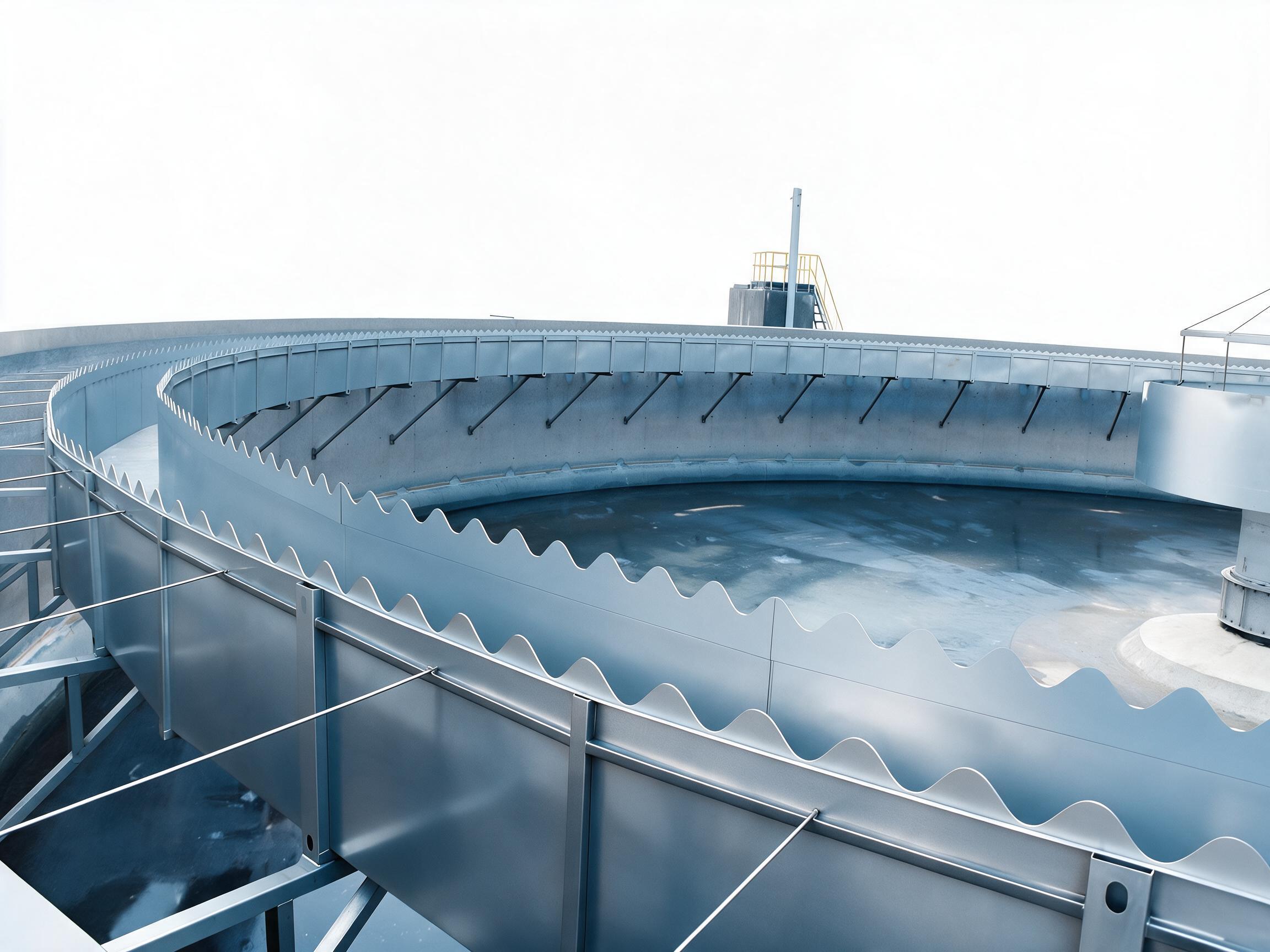

| Отвод осветлённой воды | Переливной лоток | гребёнка и полупогружная доска |

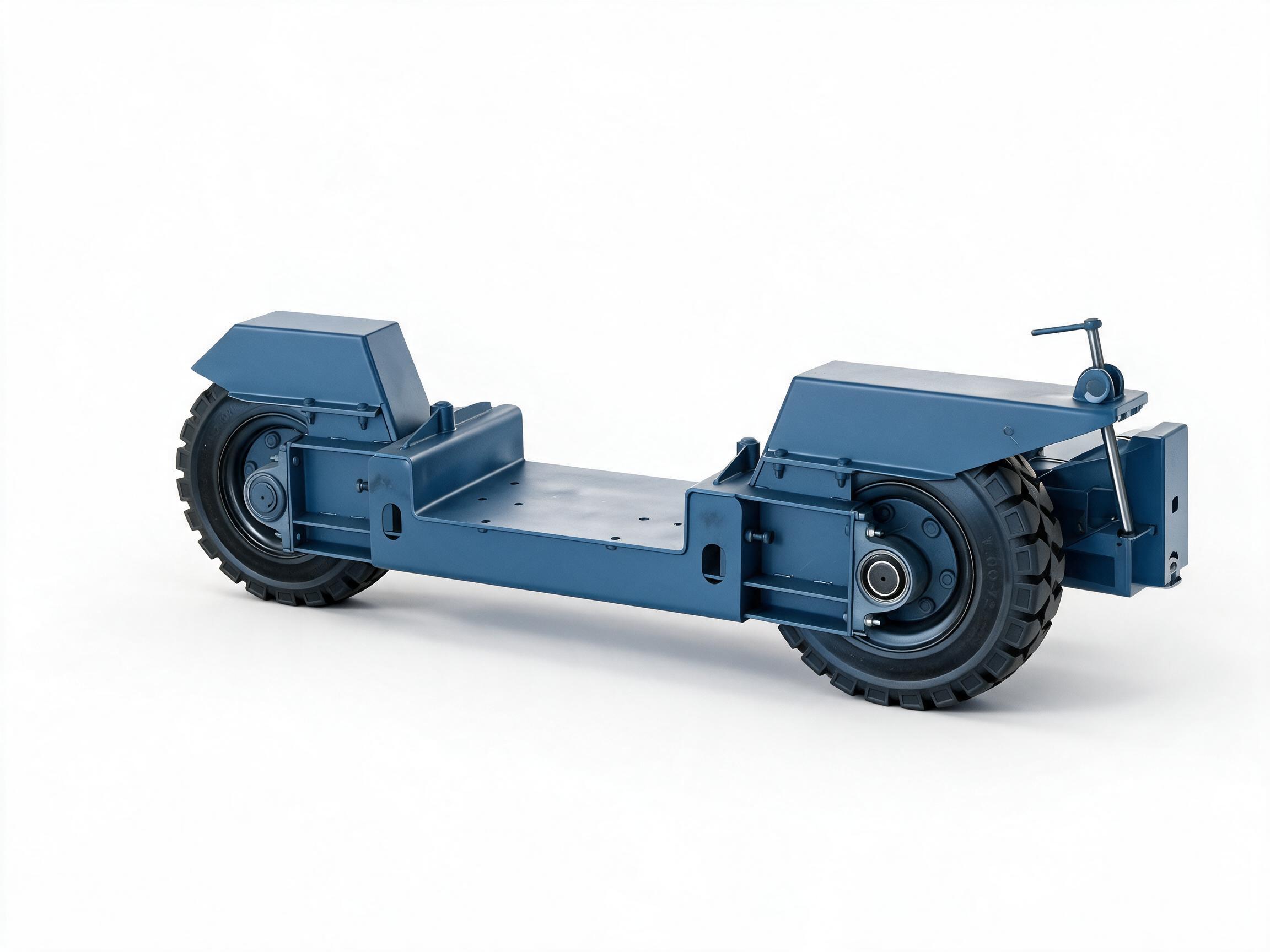

| Привод к ИПР / ИВР | Тележки приводные | 1 или 2 колеса, привязка к дорожке |
Модели ИПР-12 и ИВР-18 не отдельные страницы: диаметр чаши пишете в заявке.
Дальше по станции: механические решётки, насосы НП и затворы, шнековые транспортёры осадка.
Как выбрать механизм
Сначала определяют тип чаши: радиальная или прямоугольная. В первичном отстойнике илоскреб перемещает осадок в приямок и снимает плавающие вещества с поверхности; во вторичном илосос работает с активным илом. ИПР и ИВР выполняют разные задачи: ряд илоскребов начинается с 12 м, илососов — с 18 м. Для прямоугольных чаш предусмотрены отдельные механизмы МСО1 и МСО2.
Илоскреб-нефтесборник: взрывозащита, диаметр 18–40 м. Радиальный отстойник транспортерно-моечной воды: 45–72 м и система удаления пены. Илоуплотнитель — сгущение ила, центральный привод, 4–18 м, не осветление стока.
Лоток и тележки заказывают к механизму или к уже стоящему оборудованию. Тележки проектируются к привязке существующего ИПР или ИВР. Опции только из таблицы позиции: очистка лотков, гребенчатый водослив, полупогружная доска, лоток осветлённой воды. На отстойнике транспортерно-моечной воды — система удаления пены. На илоуплотнителе в таблице — гребенчатый водослив.
Что прислать в заявке
- диаметр радиальной чаши или ширина прямоугольной;
- ступень: первичный / вторичный / нефтесборник / транспортерно-моечная вода / уплотнение ила;
- новое сооружение или существующая строительная часть, карта замеров отстойника и беговой дорожки;
- материал: углеродистая сталь с покрытием или нержавеющая сталь AISI 304 / 316;
- привод на одно или два колеса; для илососа — 1, 2 или 4 илоприёмные трубы;
- нужны ли лоток, полупогружная доска, очистка лотков, тележки.
Цены в открытую не публикуем. Для расчёта нужны карта замеров радиального или прямоугольного отстойника.
Монтаж и пусконаладка
Для позиций раздела доступны монтаж, шеф-монтаж и пусконаладка. Конструкцию привязывают к новой или существующей строительной части отстойника.
Характеристики
| Параметр | Значение |
|---|---|
| Илоскреб ИПР, модели | ИПР-12, 16, 18, 20, 24, 28, 30, 40, 54 |
| Илоскреб ИПР, диаметр чаши | 12–54 м |
| Илоскреб ИПР, задача | Осадок в центральный приямок и плавающие вещества, первичный радиальный |
| Илосос ИВР, модели | ИВР-18, 20, 24, 28, 30, 40, 54 |
| Илосос ИВР, диаметр чаши | 18–54 м |
| Илосос ИВР, илоприёмные трубы | 1, 2 или 4 |
| Илоуплотнитель, диаметр | 4–18 м |
| Илоуплотнитель, привод | Центральный |
| Илоуплотнитель, резервуар | Бетонный или стальной |
| Нефтесборник, диаметр | 18–40 м |
| Нефтесборник, исполнение | Взрывозащищённое |
| Радиальный отстойник транспортерно-моечной воды | Диаметр 45–72 м, система удаления пены |
| Илоскреб горизонтальный | МСО1-9, МСО1-18; ширина чаши до 18 м |
| Илосос прямоугольный | МСО2-9, МСО2-18; ширина чаши до 18 м |
| Привод радиальных ИПР/ИВР | На одно или два колеса |
| Скребки ИПР | 2-крылый, 1,5-крылый, 1-крылый |
| Материал механизмов | Углеродистая сталь с покрытием или AISI 304 / AISI 316 |
| Переливной лоток | Радиальный или прямой; односторонний или двухсторонний; гребёнка и полупогружная доска |
| Тележки приводные | Беговая дорожка ИПР и ИВР; привод на одно или два колеса |
| Работы | Монтаж, шеф-монтаж, пусконаладка |
Производство — Воронеж. Телефон +7 (908) 135-39-85, почта teh-al-zakaz@yandex.ru.
Вопросы перед заказом
Чем илоскреб ИПР отличается от илососа ИВР?
ИПР ставят на первичный радиальный отстойник: сгребание осадка в центральный приямок и сбор плавающих. ИВР — на вторичный: удаление активного ила. Ряд ИПР — 12–54 м, ряд ИВР — 18–54 м. Разные задача и комплектация труб.
Нужна ли отдельная позиция каталога на каждый диаметр илоскреба?
Нет. ИПР-12…54 — модельный ряд одного илоскреба. В заявке пишите диаметр чаши отстойника.
Что брать на прямоугольную чашу?
Илоскреб МСО1-9 / МСО1-18 или илосос МСО2-9 / МСО2-18. Ширина отстойника в таблице — до 18 м. Радиальные ИПР и ИВР сюда не подставляем.
Можно ли поставить механизм на существующий отстойник?
Да: конструкцию проектируют и изготавливают с учётом новой или существующей строительной части. Для тележек отдельно указана привязка к уже стоящему ИПР или ИВР. Нужна карта замеров чаши отстойника и беговой дорожки.
Из какой стали механизм?
Углеродистая сталь с покрытием или нержавеющая AISI 304 / AISI 316. Марку сверх этого не назначаем — выбираете в ТЗ.
Что идёт в комплекте с лотком?
Гребенчатые переливы и полупогружная доска. Конфигурация: радиальная или прямая; односторонний (пристеночный) или двухсторонний (выносной) лоток.
