Насосы осадка, гасители гидроудара и щитовые затворы
Плунжерный насос НП-28 и НП-50 перекачивает сырой осадок из отстойников на следующий блок: 28 и 50 м³/ч, напор 0,3 МПа, высота всасывания 7 м. Гаситель гидроудара ГУП-200 и ГУП-350 ставят на водовод насосной: номинальный диаметр 200 мм и 300 мм, исполнения 0,7 и 1,1 МПа. Щитовые затворы перекрывают или регулируют поток в каналах, резервуарах и колодцах: поверхностные, глубинные, регулирующие и шандорные, привод ручной или электрический. Конструкцию затвора проектируют под новую или существующую строительную часть. Для расчёта насоса передайте производительность; для ГУП — модель и давление; для затвора — размеры проёма и тип. Телефон +7 (908) 135-39-85.
Подбор насосов, гасителей и щитовых затворов
Насос НП перекачивает сырой осадок из первичных или вторичных отстойников. Гаситель ГУП стоит на водоводе насосной. Щитовой затвор перекрывает поток в канале или на стенках резервуаров и колодцев.
Каждую позицию подбирают отдельно по параметрам объекта. Воронеж, монтаж, шеф-монтаж, ПНР. +7 (908) 135-39-85.
Что заказать в этом разделе
| Узел | Позиция | Цифры |
|---|---|---|
| Перекачка осадка из отстойников | Насос НП-28 и НП-50 | 28 и 50 м³/ч, напор 0,3 МПа, всас 7 м |
| Гидроудар на водоводе насосной | Гаситель ГУП-200 и ГУП-350 | за обратным клапаном; 0,7 или 1,1 МПа; Dy 200 мм и 300 мм |
| Перекрытие канала, резервуара, колодца | Щитовые затворы | поверхностные, глубинные, регулирующие, шандорные; привод ручной или электрический |
Насос НП не заменяет илосос в чаше отстойника. Щитовой затвор перекрывает поток, а механическая решётка задерживает отбросы. Связанные разделы: отстойники, механические решётки.
Как заказывают насос, гаситель и затвор
В разделе представлены три самостоятельных вида оборудования. Плунжерный насос НП перекачивает сырой осадок за счёт возвратно-поступательного движения плунжеров и разрежения в рабочих камерах. Он не заменяет насос КНС или гидроэлеватор песколовки. Для подбора укажите требуемую производительность и параметры трассы всасывания.

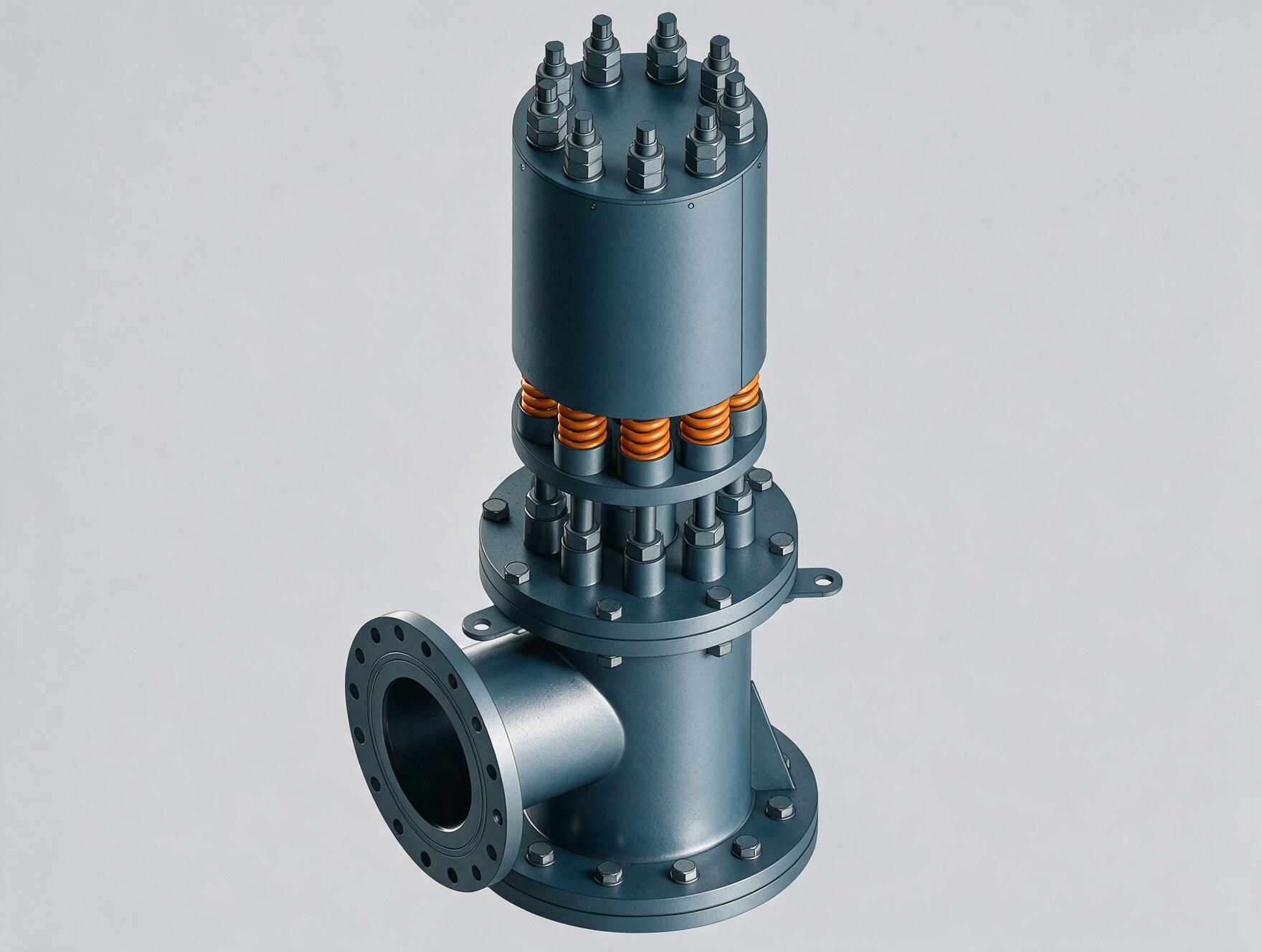

Гаситель ГУП защищает насосную станцию и водовод от гидравлического удара при внезапной остановке центробежных насосов. В заявке укажите модель ГУП-200 или ГУП-350 и исполнение по давлению 0,7 или 1,1 МПа. Номинальный диаметр ГУП-200 — 200 мм; ГУП-350 — 300 мм.

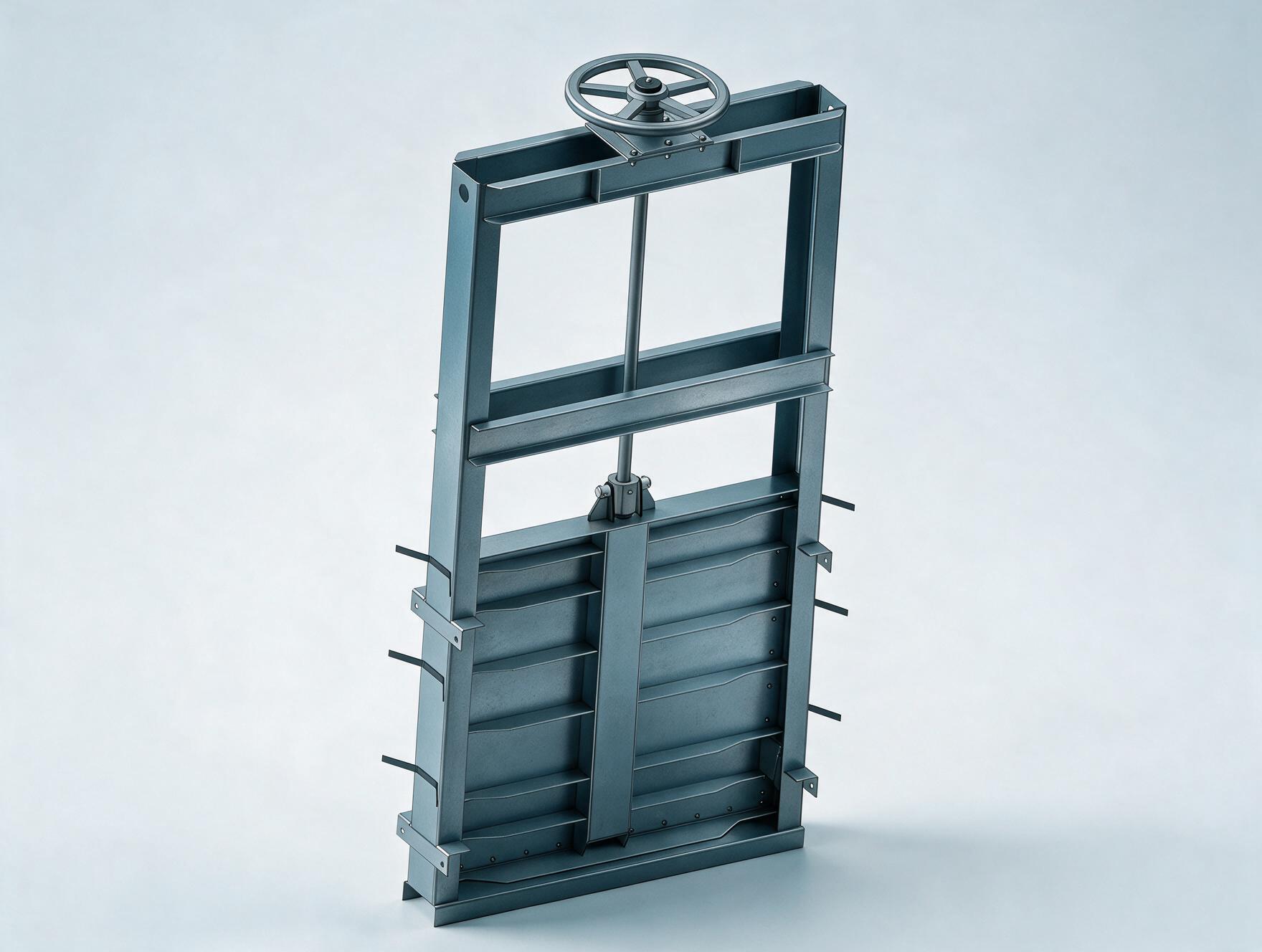

Щитовой затвор изготавливают под новую или существующую строительную часть. Доступны поверхностное, глубинное, регулирующее и шандорное исполнения. Для расчёта нужны размеры канала, резервуара или колодца, а также ручной или электрический привод. Затвор используют для полного перекрытия потока или регулирования уровня.
Что не смешивать в одной заявке
Насос осадка не заменяет илосос ИВР: насос стоит после отстойника, илосос работает в чаше. Гаситель не ставят «на всякий трубопровод»: место — водовод насосной. Щитовой затвор перекрывает поток. Механическая решётка задерживает отбросы.
Гидроэлеватор представлен в разделе оборудования песколовок. Связанные разделы: оборудование отстойников, механические решётки.
Что прислать в заявке
Насос НП. Производительность 28 или 50 м³/ч, длина и высота всаса в пределах 7 м, куда качаете осадок.
ГУП. Модель ГУП-200 (Dy 200 мм) или ГУП-350 (Dy 300 мм), давление 0,7 или 1,1 МПа.
Затвор. Ширина и глубина канала или размер проёма в стенке резервуара / колодца; тип; привод ручной или электрический; материал — углеродистая сталь с покрытием или нержавеющая сталь AISI 304 / 316.
Монтаж
По насосам, гасителям и затворам — монтажные, шеф-монтажные и пусконаладочные работы. Привязка к существующему каналу или водоводу — часть заказа.
Характеристики
| Параметр | Значение |
|---|---|
| Насос НП, производительность | 28 и 50 м³/ч |
| Насос НП, полный напор | 0,3 МПа |
| Насос НП, высота всасывания | 7 м |
| Насос НП, принцип | Плунжерный, возвратно-поступательный; разрежение в рабочих камерах |
| Гаситель, модели | ГУП-200 и ГУП-350 |
| Гаситель ГУП-200, Dy | 200 мм |
| Гаситель ГУП-350, Dy | 300 мм |
| Гаситель, давление исп. 1 | 0,7 МПа (7 кгс/см²) |
| Гаситель, давление исп. 2 | 1,1 МПа (11 кгс/см²) |
| Гаситель, место установки | Водовод насосной, непосредственно за обратным клапаном по ходу воды |
| Затворы, типы | Поверхностные, глубинные, регулирующие, шандорные |
| Затворы, привод | Ручной или электрический |
| Затворы, материал | Углеродистая сталь с покрытием или нержавеющая сталь AISI 304 / AISI 316 |
| Затворы, место | Каналы, коллекторы, лотки, заглубленные проёмы; ОС, водоподготовка, мелиорация, ГТС |
| Работы | Монтаж, шеф-монтаж, пусконаладка |
Производство — Воронеж. Телефон +7 (908) 135-39-85, почта teh-al-zakaz@yandex.ru.
Вопросы перед заказом
НП-28 или НП-50 — в чём разница в таблице?
Производительность 28 м³/ч или 50 м³/ч. Напор у обеих — 0,3 МПа, высота всасывания — 7 м. Длину линии и состав осадка задаёте в ТЗ.
Где должен стоять гаситель ГУП?
На водоводе непосредственно за обратным клапаном по ходу движения воды. Задача — погасить гидроудар при остановке центробежных насосов и защитить насосную и водовод.
Какие давления у ГУП?
Два исполнения: 0,7 МПа и 1,1 МПа. Модели — ГУП-200 и ГУП-350. Номинальный диаметр ГУП-200 — 200 мм. ГУП-350 — 300 мм.
Какие щитовые затворы есть?
Четыре типа: поверхностные, глубинные, регулирующие, шандорные. Привод — ручной или электрический. Места: производственные и городские ОС, водоподготовка, мелиорация, гидротехнические сооружения.
Можно ли установить затвор в существующий канал?
Да. Проектирование и изготовление — с учётом новой или существующей строительной части каналов, коллекторов, лотков и заглубленных проёмов.
Какой осадок перекачивает насос НП?
Сырой осадок из первичных или вторичных отстойников, на следующий блок очистки. Снятие ила со дна чаши — илосос ИВР или МСО2, не насос НП.
