Раздел каталога
Механические решётки для ОС и КНС
Механические грабли МГ задерживают отбросы в открытом канале и выгружают их на транспортирующее устройство: здание решёток и КНС, канал 750–1790 × 800–2000 мм, прозор 10–50 мм, расход 12–100 тыс. м³/сут. Грабельные решётки выполняют то же назначение и отличаются устройством перемещения граблин: канал 500–2000 × 500–2200 мм, прозор 6–50 мм, нержавеющая сталь, высота выгрузки по ТЗ. Решётки РМУ — прозор 16 мм, сброс 450 или 1200 мм, ряд РМУ-1Б, 1В, 2Б, 2В, 3Б, 3В, 4Б, 4В, 5Б, 5В. Сороудерживающие решётки защищают водоприёмные отверстия гидротехнических сооружений. Для расчёта передайте линейку, ширину и глубину канала или размер отверстия. Телефон +7 (908) 135-39-85.
Как подобрать механическую решётку под канал
Механическую решётку заказывают под канал. Механические грабли МГ, грабельные решётки и решётки РМУ ставят в открытый канал здания решёток или КНС. Сороудерживающие решётки — защита водоприёма ГТС.
Изготовление под новую или существующую строительную часть. Сетки БСБ/БСМ сюда не входят. Ширина и глубина канала: +7 (908) 135-39-85.
Что заказать в этом разделе
| Линейка | Позиция | Цифры |
|---|---|---|
| Грабли механические | МГ-4Т…12Т | канал 750–1790 × 800–2000 мм, прозор 10–50 мм, 12–100 тыс. м³/сут |

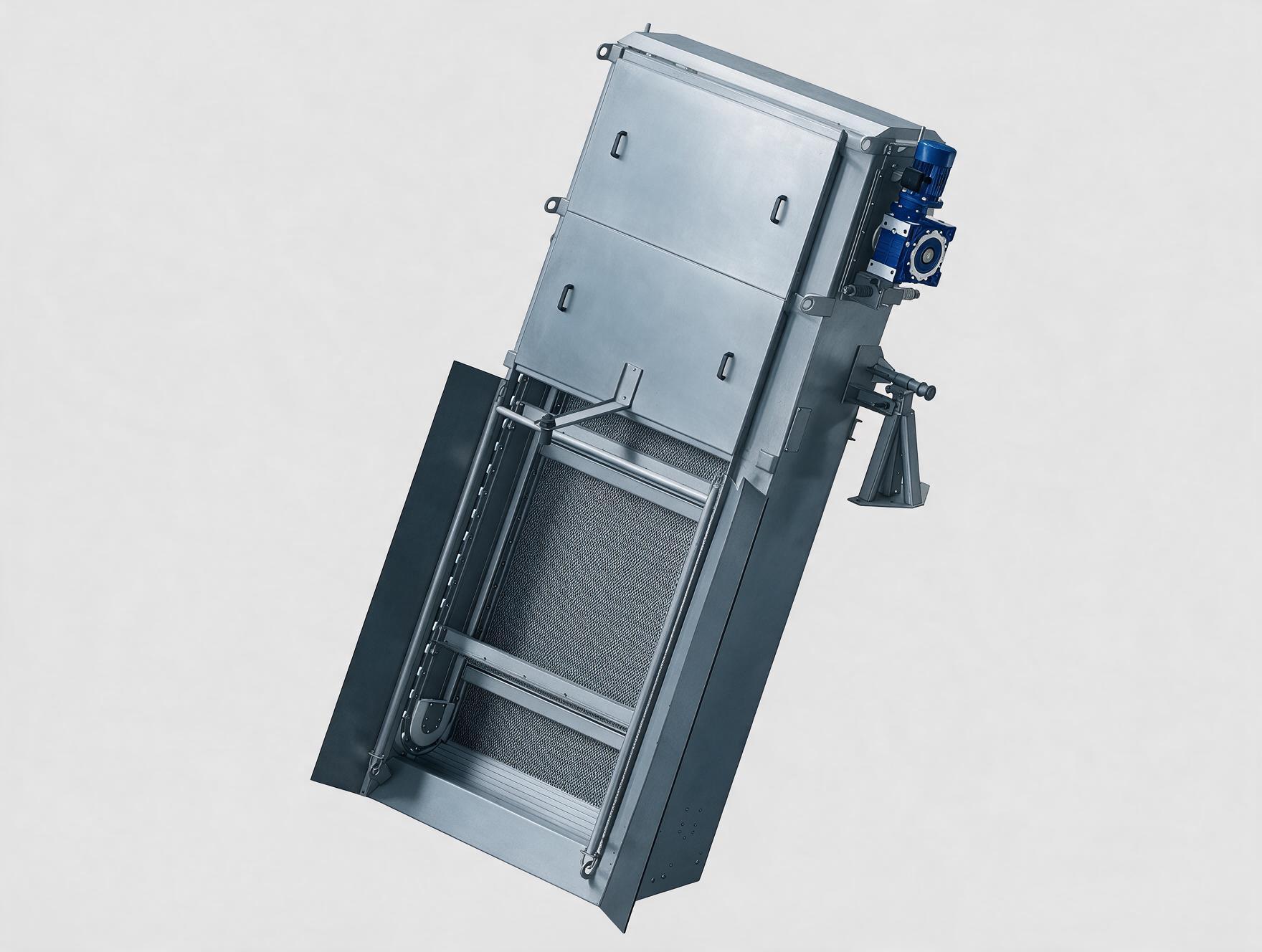

| Грабельные решётки | грабельные решётки | канал 500–2000 × 500–2200 мм, прозор 6–50 мм, высота выгрузки по ТЗ, нержавеющая сталь |

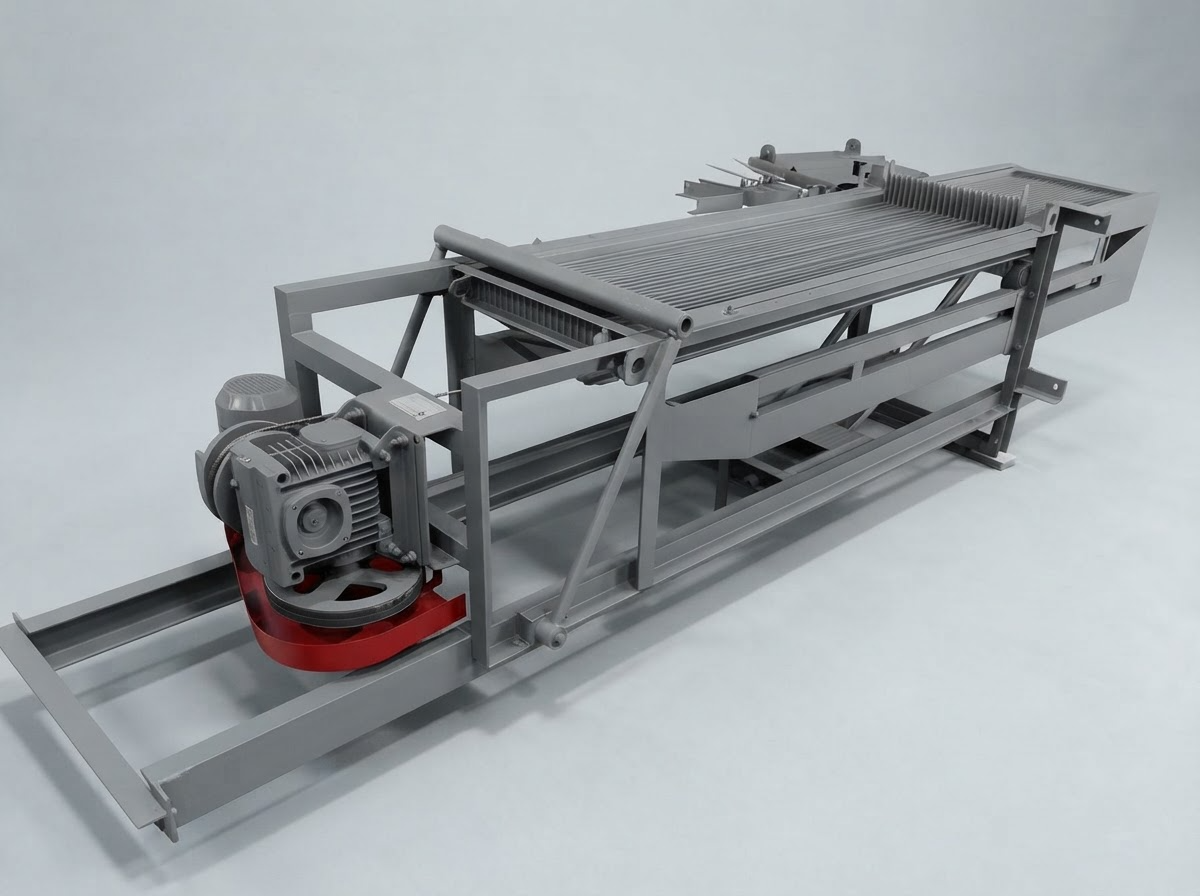

| Решётки РМУ | РМУ-1Б, 1В, 2Б, 2В, 3Б, 3В, 4Б, 4В, 5Б, 5В | прозор 16 мм, сброс 450 или 1200 мм |
| Водоприём ГТС | Сороудерживающие | по размеру отверстия, не для КНС |
Сетки БСБ/БСМ — доочистка, не вход канала. Отбросы: пресс 2–3 м³/ч и шнек.
Как выбрать линейку
Механическую решётку заказывают под канал, а не среднюю по каталогу. Четыре позиции: механические грабли МГ, грабельные решётки, решётки РМУ и сороудерживающие решётки водозаборов. Первые три ставят в открытый канал здания решёток или КНС. Четвёртая — защита водоприёмных отверстий гидротехнических сооружений, это не городская канализация.
Механические грабли МГ и грабельные решётки выполняют одно назначение, но отличаются устройством перемещения граблин. Ряд МГ полный: МГ-4Т, 5Т, 6Т, 7Т, 8Т, 9Т, 10Т, 11Т, 12Т. Индекс МГ-4Т…12Т подбирают по ширине канала 750–1790 мм и расходу 12–100 тыс. м³/сут. Высоту выгрузки грабельных решёток задаёт покупатель в ТЗ. Решётки РМУ: РМУ-1Б, 1В, 2Б, 2В, 3Б, 3В, 4Б, 4В, 5Б, 5В; прозор не выбирается, он 16 мм.
Прозор механических граблей МГ — 10–50 мм, у грабельных решёток — 6–50 мм, у решёток РМУ — строго 16 мм. Высота выгрузки у грабельных решёток — по ТЗ; у РМУ два значения сброса, 450 и 1200 мм. Сороудерживающие решётки защищают водоприём ГТС. Их не ставят в спецификацию городской КНС вместо механических граблей МГ. В заявке пишите линейку и размеры канала.
После механической решётки: пресс отходов 2–3 м³/ч и/или шнек от 150 мм. Измельчение снятых фракций: шредер 500 кг/ч, Д-3В. Решётка-дробилка в канале — тоже там, это не механические грабли МГ. Сетки БСБ/БСМ — доочистка, ячейка 0,5 мм и 40 мкм.
Что прислать в заявке
- ширина и глубина канала в месте установки;
- прозор;
- высота выгрузки (для грабельной решётки обязательна);
- новое здание или существующий канал, чертёж;
- линейка: механические грабли МГ / грабельные решётки / решётки РМУ / сороудерживающая решётка;
- материал (для МГ углеродистая сталь, нержавеющая сталь по запросу);
- нужны ли пресс отходов, шнек, дробилка в одном пакете.
Монтаж
Все четыре позиции: монтаж, шеф-монтаж, пусконаладка. Привязка к строительной части канала или водоприёма — часть изготовления.
Характеристики
| Параметр | Значение |
|---|---|
| МГ, модели | МГ-4Т, 5Т, 6Т, 7Т, 8Т, 9Т, 10Т, 11Т, 12Т |
| МГ, канал | Ширина 750–1790 мм, глубина 800–2000 мм |
| МГ, прозор | 10–50 мм |
| МГ, расход | 12 000–100 000 м³/сут |
| МГ, материал | Углеродистая сталь, нержавеющая сталь по запросу |
| Грабельные, позиции | Грабельные решётки |
| Грабельные, канал | Ширина 500–2000 мм, глубина 500–2200 мм |
| Грабельные, прозор | 6–50 мм |
| Грабельные, материал | Нержавеющая сталь |
| Грабельные, высота выгрузки | По ТЗ покупателя |
| РМУ, модели | РМУ-1Б, 1В, 2Б, 2В, 3Б, 3В, 4Б, 4В, 5Б, 5В |
| РМУ, канал | Ширина 600–2000 мм, глубина 800–2200 мм |
| РМУ, прозор | 16 мм |
| РМУ, высота сбрасывания | 450 или 1200 мм |
| РМУ, материал | Углеродистая или нержавеющая сталь |
| Сороудерживающие, тип | Очищаемые / не очищаемые; вертикальная / наклонная |
| Сороудерживающие, размеры | По водоприёмному отверстию ГТС |
| Работы | Монтаж, шеф-монтаж, пусконаладка |
Производство — Воронеж. Телефон +7 (908) 135-39-85, почта teh-al-zakaz@yandex.ru.
Вопросы перед заказом
Чем механические грабли МГ отличаются от грабельной решётки?
Назначение одно, отличаются устройством перемещения граблин. Механические грабли МГ: канал от 750 мм, расход 12–100 тыс. м³/сут, прозор 10–50 мм, углеродистая сталь. Грабельные решётки: канал от 500 мм, прозор 6–50 мм, нержавеющая сталь, высота выгрузки по ТЗ.
Когда заказывают решётки РМУ?
Когда в проекте уже заданы прозор 16 мм и высота сброса 450 или 1200 мм. Ряд: РМУ-1Б, 1В, 2Б, 2В, 3Б, 3В, 4Б, 4В, 5Б, 5В. Решётку РМУ не подгоняют под прозор 6 или 50 мм.
Сороудерживающая решётка подойдёт на КНС?
Нет. Сороудерживающую решётку ставят на водоприёмные отверстия гидротехнических сооружений. На КНС и в здание решёток заказывают механические грабли МГ, грабельные решётки или решётки РМУ.
Можно ли установить механическую или грабельную решётку в существующий канал?
Да. Механические грабли МГ, грабельные решётки и решётки РМУ проектируют под новую или существующую строительную часть. Пришлите обмер и чертёж канала.
Куда девать отбросы?
На винтовой пресс отходов и шнековый транспортёр. При необходимости — дробилка отбросов 500 кг/ч или Д-3В.
